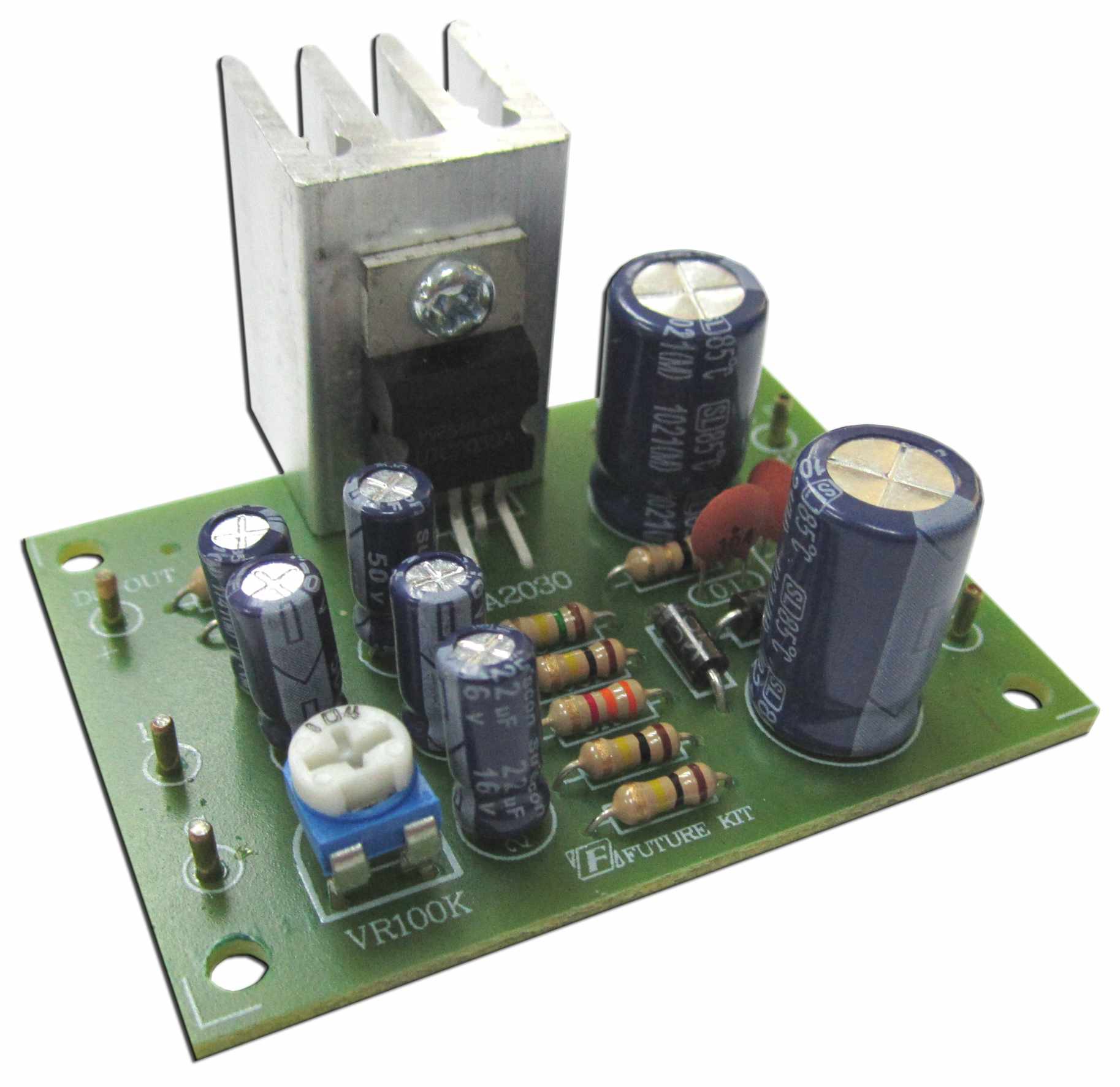

1301FA: ขยายเสียง 8 วัตต์ สำหรับไอซีเสียง OTP

วงจรขยายสัญญาณเสียงชุดนี้เป็นวงจรขยายเสียงขนาดเล็ก ใช้ไอซีเพาเวอร์แอมป์เบอร์ TDA2030 ซึ่งเป็นการจัดวงจรแบบ OTL สามารถนำไปขยายสัญญาณจากวงจรไอซีเสียง OTP ได้

ข้อมูลทางด้านเทคนิค

- ใช้แหล่งจ่ายไฟขนาด 12 โวลท์ดีซี

- ใช้กระแสสูงสุดประมาณ 800 มิลลิแอมป์

- ให้กำลังเอาท์พุทสูงสุด 8 W PMPO ที่ 4 โอห์ม

- มีเกือกม้าไว้สำหรับลดเร่งความดังของเสียง

- อัตราส่วน S/N : 94 dBA.

- THD : 0.03% (0.1-14 วัตต์ / 1 กิโลเฮิรต์)

- ตอบสนองความถี่ตั้งแต่ 20 เฮิรต์ - 20 กิโลเฮิรต์ (-3 ดีบี)

- มีจุดต่อไฟเลี้ยงให้กับวงจรเสียงจากไอซี OTP (FK13XX)

- ขนาดแผ่นวงจรพิมพ์ : 2.19 x 1.58 นิ้ว

+ สินค้ารายการนี้เป็นแบบชุดลงปริ้นท์

+ ดาว์นโหลดคู่มือการใช้งาน
